便携式多功能水质分析仪（含电极）

产品型号：

ODEON-PHOTOPOD

品牌：

法国PONSEL

可用于许多场合

如环保部门、工厂过程检测、啤酒饮料过程检测、锅炉水、水产养殖、市政污水及江流湖泊等自然水体......

可同时接入所有的PONSEL电极

可同时测试PH/ORP/T、电导率/TDS/盐度、溶氧/饱和度、浊度、悬浮物等参数

集合了智能化和可靠性强的特点，能够达到水质分析的所有测量要求
4英寸超大LCD屏显示，清晰、超大的字体，内容丰富，可显示pH/ORP,温度、电极/电池状态、当前大气压等；
可存储100000组数据
功能齐全,符合GLP要求
功耗低，电池可连续工作2000小时

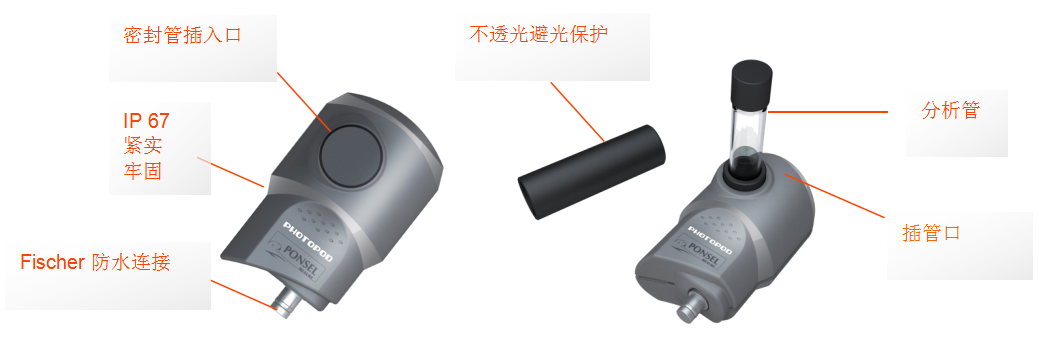

PHOTOPOD 技术参数
设备类型			LED技术水质分析微处理光度计
波长			639 nm，591 nm，518 nm，468 nm，400 nm
光源			硅光电管
比色皿插槽			圆形，直径16mm
可测试项目			COD， NH4+-N， PO43- ， NO3-， NO2- ， Ptotal， Ntotal， Cl-，F-， CN-， BZT， ClO2， SiO2， Cr6+， Cr， MO4-，Mo, pH， Al， Br2， Cu，Ni，Zn，余氯，总氯，氰尿酸，联氨，硬度和总碱度等50多种参数
波长调节			自动
空白测定			电子记忆
测量模式			直接表示为浓度，吸光度或透光率
信号接口			数字化RS-485
连接件			ODEON 电脑连接配传输软件
尺寸			最大高度： 62 mm ; 长 x 宽： 96x58 mm
中间接点材料			ABS
防护等级			IP67
PHOTOPOD 测试列表
订货号	测试项目	量程		次数	订货号	测试项目	量程	次数
1MT001	Al	0.02-0.3mg/l		100	1MT068	P2 O5	1-36 mg/l	120
1MT001	Al	0.2-3.0 mg/l		100	1MT029	O3	0.1-2.7 mg/l	100
1MT002	NH4+	1-30 mg/l		150	1MT036	pH	6.8-8.6 mg/l	80
	NH4+-N	1-24 mg/l		150	1MT039	SiO2	0.2-10 mg/l	80
	NH4+	0.3-6.0 mg/l		200	1MT040	SiO2	10-300 mg/l	80
	NH4+-N	0.3-4.8 mg/l		200	1MT043	Zn	0.1-4.0 mg/l	100
1MT004	Br2	0.2-6 mg/l		250	1MT044	Cl-	1-50 mg/l	100
1MT006	余氯	0.05-1.00 mg/l		250	1MT044	Cl-	20-500 mg/L	100
1MT006	余氯	0.5-6 mg/l		250	1MT045	TA	2-50°F	250
1MT007	总氯	0.05-1 mg/l		250	1MT046	TAC	2-50 °F	250
1MT007	总氯	0.2-6 mg/l		250	1MT047	TH	2-30 °F	250
1MT009	Cr6+	0.1-4.0 mg/l		100	1MT048	氰尿酸	10-200 mg/l	250
1MT010	总铬	0.1-2.0 mg/l		120	1MT050	Mn	0.2-5.0 mg/l	150
1MT011	Cu	0.2-5.0 mg/l		100	1MT051	总氮	1-25 mg/l	50
1MT012	CN-	0.02-0.50 mg/l		75	1MT052	总氮	5-100 mg/l	50
1MT017	Fe	0.2-10 mg/l		100	1MT053	COD	10-150 mg/l	25
1MT019	N2H4	0.1-1.0 mg/l		80	1MT054	COD	100-1500 mg/l	25
1MT024	MoO4	5-100 mg/l		100	1MT055	COD	1000-15000	25
1MT024	Mo	3-60 mg/l		100	1MT069	ClO2	0.5-10.08 mg/l	250
1MT027	NO2	0.05-2.00 mg/l		120	1MT075	总磷	1.0-15.0 mg/l	50
1MT027	NO2- N	0.01-0.60mg/L		120	1MT076	总磷	0.10-1.50 mg/l	50
1MT030	PO4	0.2-5.0 mg/l		120	1MT078	BZT	1-16 mg/l	100
	PO43-	1-40 mg/l		120	1MT041	SO4	10-240 mg/l	250
	PO4-P	0.10-1.60 mg/l		120	1MT080	SO4	20-400 mg/l	250
	PO4-P	0.5-13 mg/l		120	1MT101	NO3	0.5-5.0mg/l	100
1MT031	PO4	3-125 mg/l		100		NO3	4-100 mg/l	100
1MT031	PO4-P	1-40 mg/l		100		NO3	20-200 mg/l	100
1MT033	PO43-	3-125 mg/l		100		NO3-N	0.1-1.0 mg/l	100
1MT033	PO4	1-40 mg/l		100		NO3-N	1-22.5 mg/l	100
1MT032	PO4-P	1-40 mg/l		100		NO3-N	4.5-45 mg/l	100
	PO4	1-13 mg/l		100	1MT110	F-	0.1-2.0 mg/l	20
	P2 O5	1-36 mg/l		100	---	浊度	10-100 NTU	---
1MT079	Ni	0.1-5.0 mg/l		100	---	浊度	10-4000 NTU	---
1MT112	DEHA	0.02-1.00 mg/l		100

ODEON主机、光度计PHOTOPOD、便携箱、PC/ODEON连接线、软件光盘、充电器、4节可充电电池、中英文操作手册、保修卡

多功能水质分析仪选型
型号	光度计探头描述	订货号
ODEON-PHOTOPOD SET1	PHOTOPOD单参数版，可测试“测试项目列表”里的任意一种参数	NC-POR-C-00137
ODEON-PHOTOPOD SET2	PHOTOPOD简易版，可测试NH4+, NO3- 和PO43-三种参数	NC-POR-C-00139
ODEON-PHOTOPOD SET3	PHOTOPOD普通版，可测试COD, NH4+, NO3-, NO2-, SO42−, 浊度等参数	NC-POR-C-00141
ODEON-PHOTOPOD SET4	PHOTOPOD锅炉水版，可测试PO43-, NO2-, Fe, Al, Cl2, Br2, SiO2, SO42−, Zn等参数	NC-POR-C-00143
ODEON-PHOTOPOD SET5	PHOTOPOD饮用水版，可测试NH4+, NO3-, Fe, Mn, 余氯和总氯, CN-, ClO2, SO42−, 浊度等参数	NC-POR-C-00145
ODEON-PHOTOPOD SET6	PHOTOPOD 完整版，可测试COD， NH4+-N， PO43- ， NO3-， NO2- ， Ptotal， Ntotal， Cl-，F-， CN-， BZT， ClO2， SiO2， Cr6+， Cr， MO4-，Mo, pH， Al， Br2， Cu，Ni，Zn，余氯，总氯,异氰尿酸，联氨，硬度和总碱度等50多种参数	NC-POR-C-00147

电极	pH/ORP T		溶氧 / T	电导 / T	浊度 / T
应用	实验室及野外		实验室及野外	实验室及野外	实验室及野外
兼容性	饮用水，污水处理，海水，河流，自然水体…..
传感器	pH, ORP, 温度		溶氧, 温度	电导, TDS，盐度, 温度	浊度, 悬浮物，温度
尺寸(D x L)	23 x 159 mm		25 x 146 mm	27 x 177 mm	27 x 170 mm
标配电缆长度	3米、7米、15米可选或者可定制100m以内的任何长度
重量 ( 3 m电缆)	350 g		450 g	350g	300 g
防护级别	IP68		IP68	IP68	IP68
操作温度	-10°C – 50°C		-10°C – 50°C	-10°C – 50°C	-10°C – 50°C
温度传感器	CTN		CTN	CTN	CTN
通讯接口	Modbus RS 485		Modbus RS 485	Modbus RS 485	Modbus RS 485
材质	PVC		Inox 316 L	PVC	PVC PMMA
更换配件	pH/ORP Cartridge（测试头）		DOdisk®（膜头）	-	-
参数	pH	ORP	溶氧	电导, 盐度	浊度
测量范围	0,00 – 14,00 pH	-1000,0 mV +1000,0 mV	0,00 – 20,00 mg/L 0 – 200% SAT	4种量程 0-200,0 µS/cm 0-2000 µS/cm 0,00-20,00 mS/cm 0,0-200,0 mS/cm	0 - 4000 NTU 4种量程: 0,0 – 50,0 NTU 0,0 – 200,0 NTU 0 – 1000 NTU 0 – 4000 NTU
量程选择	-	-	-	自动/手动	自动/手动
分辨率	0,01 pH	0,1 mV	0,01 mg/L 1%SAT	0,01至1 µ/mS/cm	0,1至 1 NTU-mg/L
精度	± 0,1 pH	± 1 mV	± 0,1 mg/L ± 0,1 %	± 1 % （满量程）	± 1 % （满量程）
补偿	温度	-	气压，温度，盐度 (模式 : 关, 手动，自动)	温度	温度
测量原理	PONSEL "PLASTOGEL"® 凝胶电解液 Ag/AgCl 参比电极	铂电极 Ag/AgCl 参比电极	PONSEL OPTOD® 荧光法 ASTM D888 – 05 标准	4电极电导技术 (2 个铂电极和2个石墨电极)	90°红外技术 ISO 7027 标准
响应时间 t90 全程 : 0 – 100%	< 5 s	< 5 s	< 1 s	< 5 s	< 5 s

电极选型

PH/ORP/T复合电极
PHEHT-3	pH/ORP/T 数字电极（不含测试头） - 3 m	PF-CAP-C-00143
PHEHT-7	pH/ORP/T 数字电极（不含测试头） - 7 m	PF-CAP-C-00144
PHEHT-15	pH/ORP/T 数字电极（不含测试头） - 15 m	PF-CAP-C-00161
PHEHT-X	pH/ORP/T 数字电极（不含测试头） -可按客户要求定制长度	PF-CAP-C-00177
PH/ORP/T配件-测试头
PHEHT-Cartridge	PHEHT-Cartridge
荧光法溶氧电极
型号	电极描述	订货号
OPTOD-3	荧光数字溶氧电极- 3 m	PF-CAP-C-00140
OPTOD-7	荧光数字溶氧电极 - 7 m	PF-CAP-C-00141
OPTOD-15	荧光数字溶氧电极 - 15 m	PF-CAP-C-00163
OPTOD-X	荧光数字溶氧电极– 可按客户要求定制长度	PF-CAP-C-00154
溶氧传感器配件-膜头
OPTOD-Strainer	溶氧电极膜头	PF-CSO-C-00041
电导率电极
C4E-3	数字式电导率电极- 3 m	C4E-3
C4E-7	数字式电导率电极- 7 m	C4E-7
C4E-15	数字式电导率电极- 15 m	C4E-15
C4E-X	数字式电导率电极-可按客户要求定制长度	C4E-X
浊度电极
NTU-3	数字浊度电极 - 3 m	PF-CAP-C-00146
NTU-7	数字浊度电极- 7 m	PF-CAP-C-00147
NTU-15	数字浊度电极- 15 m	PF-CAP-C-00165
NTU-X	数字浊度电极-可按客户要求定制长度	PF-CAP-C-00176

	参数	量程	精度	传感器类型
PH/REDOX/T°C	温度	0,00 至 + 50,00 °C	± 0,1°C	不锈钢CTN
	pH	0,00 至 14,00 pH	± 0,1	PONSEL塑化 "PLASTOGEL"®.电极 Ag/AgCl 参比电极
	ORP	- 1000,0 至 + 1000,0 mV	± 2 mV	铂丝电极 Ag/AgCl 参比电极
OPTODâ	溶解氧 /T°C	0,00 至 20,00 mg/L 0,0 至 200,0 % SAT	± 0,1 mg/L ± 1 %	PONSEL OPTOD 光学技术符合ASTM D888 – 05标准
C4E	电导率	0,0 至 200,0 ; 0 至 2 000 µS/cm 0,00 至 20,00. 0,0 至 200,0 mS/cm	全量程的± 1 %	C4E 技术 4电极 (2支铂丝电极和2支石墨电极）
C4E	盐度	0,00-150,00 ppt	全量程的± 0,5 %	C4E 技术 4电极 (2支铂丝电极和2支石墨电极）
NTU	浊度	0,00 至 50,0 ; 0,0 至 200,0 NTU 0 至 1000 NTU ; 0 至 4000 NTU 自动切换量程量程 0-4500 mg/L	全量程的± 1 %	IR 90°技术，符合 ISO 7027标准

电极选型

多参数电极
型号	电极描述	订货号
TRIPOD-3	多参数电极- 3 m	PF-ACC-C-00278
TRIPOD -7	多参数电极- 7 m	PF-ACC-C-00289
TRIPOD -15	多参数电极- 15 m	PF-ACC-C-00291
注：1）需要再选配相应的电极才可进行测试；2）必选OPTOD电极
多参数电极配件
TRIPOD-OPTOD	溶氧电极（只能接在Tripod电极上使用）	NC-CAP-C-00143
TRIPOD-NTU	浊度电极（只能接在Tripod电极上使用）	NC-CAP-C-00144
TRIPOD-C4E	电导率电极（只能接在Tripod电极上使用）	NC-CAP-C-00146
TRIPOD-PHEHT	PH/ORP电极（只能接在Tripod电极上使用）	NC-CAP-C-00147
PHEHT-Cartridge	测试头（接在TRIPOD-PHEHT电极上）	PF-CAP-C-00155
CABLE-20	20 m电极连接线套装	PF-ACC-C-00062
CABLE-100	100 m电极连接线套装	PF-ACC-M-00010
